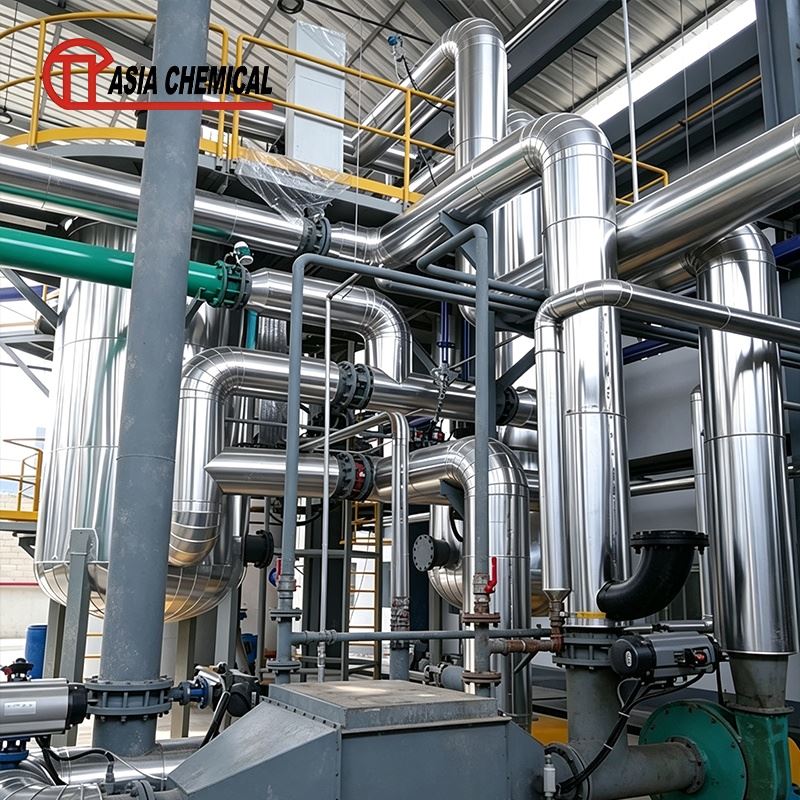

Usine de récupération d'acide sulfurique

L'usine de récupération d'acide sulfurique adopte une voie de production à base de soufre-. Le soufre solide est d'abord fondu et purifié avant d'entrer dans la section de combustion. Le soufre fondu est maintenu dans une plage de température contrôlée d’environ 135 à 148 degrés grâce au chauffage à la vapeur. Après filtration, le soufre liquide purifié est transporté vers le four à soufre pour y être brûlé.

Pendant le processus de combustion, le soufre réagit avec l'air séché pour générer du dioxyde de soufre (SO₂). Le gaz généré passe par un équipement de récupération de chaleur résiduelle, réduisant la température du gaz tout en produisant de la vapeur pour l'utilisation de l'usine.

La section de conversion utilise un processus de double conversion "3+1". Le SO₂ est converti en trioxyde de soufre (SO₃) par des étapes de réaction catalytique. Après la première étape de conversion, le gaz entre dans le système d'absorption pour éliminer le SO₃, puis revient pour une conversion secondaire afin d'augmenter l'efficacité de la conversion du soufre.

La section d'absorption utilise de l'acide sulfurique en circulation pour absorber le SO₃ et réguler la concentration d'acide. Grâce à la tour de séchage, aux tours d'absorption, aux pompes de circulation et aux refroidisseurs d'acide, le système maintient une concentration d'acide stable et réduit la formation de brouillard acide.

Le système complet comprend l'équipement de traitement, les canalisations, les systèmes de contrôle électrique, l'instrumentation, les systèmes de circulation d'eau et les installations auxiliaires. Les systèmes de contrôle automatique surveillent la température, la pression, la composition du gaz et la concentration d'acide pendant le fonctionnement.

Fabrication de produits chimiques

L'usine offre une capacité de production d'acide sulfurique aux entreprises chimiques nécessitant un approvisionnement continu en acide. L'acide sulfurique produit peut être utilisé comme matériau de traitement dans la synthèse chimique, le traitement de l'acide et la préparation des matières premières.

Production d'engrais

L'acide sulfurique est une matière première importante pour la fabrication d'engrais phosphatés. La production d’acide récupéré de l’usine peut être connectée aux lignes de production d’engrais pour soutenir le traitement en aval.

Traitement des métaux

L'acide sulfurique est utilisé dans les processus de traitement des surfaces métalliques, de traitement des minéraux et d'extraction des métaux. L'usine fournit une source d'acide stable pour les installations nécessitant une consommation d'acide sulfurique.

Parcs chimiques industriels

Pour les zones de production chimique dotées de systèmes de services publics centralisés, l'usine peut intégrer des systèmes de récupération de vapeur, de stockage d'acide et des systèmes auxiliaires dans l'infrastructure existante.

1. Quelles matières premières peuvent être utilisées dans une usine de récupération d’acide sulfurique ?

La conception standard utilise du soufre solide comme matière première principale. L'exigence de qualité du soufre comprend une teneur en soufre supérieure ou égale à 99,9 %, une humidité inférieure ou égale à 0,01 % et une teneur en cendres inférieure ou égale à 0,001 %.

2. Comment l’usine récupère-t-elle les ressources en soufre ?

Le système convertit le soufre en SO₂ par combustion, puis oxyde le SO₂ en SO₃ par conversion catalytique. Le SO₃ est absorbé par l’acide sulfurique en circulation pour produire de l’acide sulfurique concentré.

3. Quelle est la fonction de la récupération de chaleur perdue dans l’usine ?

Les processus de combustion et de conversion du soufre génèrent des gaz à haute-température. Les équipements de récupération de chaleur transfèrent cette énergie dans la production de vapeur, qui peut être utilisée dans les opérations de production.

4. Quelle concentration d’acide sulfurique le système peut-il produire ?

La concentration du produit conçue est d'environ 98,1 à 98,5 % d'acide sulfurique. Des installations supplémentaires peuvent être configurées pour produire de l'acide sulfurique fumant, du SO₃ liquide ou des produits acides personnalisés.

5. Comment les émissions dans l’environnement sont-elles contrôlées ?

Le système applique une technologie à double conversion et à double absorption. Les gaz résiduaires passent par des systèmes d’absorption et de traitement avant d’être rejetés. Les données de conception indiquent que l'efficacité de conversion du SO₂ peut atteindre plus de 99,8 %.

Conception technique intégrée

Asia Chemical Engineering Co., Ltd fournit des services d'ingénierie complets comprenant la conception de processus, la sélection d'équipements, la disposition de la tuyauterie, les systèmes électriques, l'instrumentation et l'intégration d'usine. L'approche de conception prend en compte la capacité de production, les conditions des matières premières, l'approvisionnement des services publics et les exigences environnementales.

Pour les projets d'acide sulfurique, l'entreprise peut configurer des sections de processus clés telles que :

• Système de fusion et de filtration du soufre
• Système de combustion du soufre
• Système de conversion avec réacteurs catalytiques
• Unités de séchage et d'absorption
• Système de circulation d'acide
• Système de récupération de chaleur perdue
• Système de contrôle et de surveillance automatique

Expérience du processus d'acide sulfurique

L'entreprise applique une technologie de double conversion et de double absorption pour la production d'acide sulfurique. Ce processus améliore l'efficacité de la conversion du SO₂ grâce à plusieurs étapes de réaction catalytique et réduit les émissions contenant du soufre- pendant le fonctionnement.

La conception technique peut prendre en charge des échelles de production telles que la configuration d’une usine d’acide sulfurique de 100 000 t/an, notamment :

• Contrôle de la concentration en acide du produit à environ 98 %
• Taux de conversion SO₂ supérieur à 99,8 %
• Récupération de vapeur grâce à l'utilisation de la chaleur perdue
• Fonctionnement continu avec surveillance automatisée des processus

Configuration d'usine personnalisée

Chaque projet chimique a des exigences différentes en matière de matières premières, d'approvisionnement en énergie, de capacité de production et de conditions du site. Asia Chemical Engineering Co., Ltd fournit des solutions basées sur des projets-en ajustant les spécifications des équipements, les paramètres de processus et les systèmes auxiliaires.

Les options de personnalisation incluent :

• Ajustement de la capacité de production
• Sélection des matériaux des équipements en fonction des conditions de corrosion
• Configuration de la récupération Steam
• Conception de systèmes de stockage et de transport d’acide
• Intégration du traitement des gaz résiduaires

Focus sur la récupération d’énergie et l’optimisation des processus

La conception de l'usine de récupération d'acide sulfurique intègre une technologie de récupération de chaleur pour utiliser l'énergie générée lors de la combustion du soufre et de la conversion du SO₂.

Le système peut comprendre des chaudières à chaleur résiduelle, des surchauffeurs et des économiseurs pour récupérer l'énergie thermique et produire de la vapeur de procédé. Cette approche aide les usines chimiques à intégrer l’utilisation de l’énergie à la production d’acide sulfurique.
