La production de détergent à lessive en poudre est un système continu de-traitement des solides et de-traitement thermique. La configuration de l'équipement dépend de la formulation, de la capacité de l'usine, de la densité apparente cible, des spécifications d'humidité et du format d'emballage.
D'un point de vue technique, une usine de détergent en poudre convertit les matières premières telles que les tensioactifs, les adjuvants, les alcalis et les additifs en poudre finie par le dosage, la préparation de la bouillie, le séchage, le mélange, le criblage, le transport et l'emballage.
Système de stockage et de dosage des matières premières
La poudre de détergent à lessive utilise des matières premières solides et liquides. Les solides comprennent généralement :
carbonate de sodium (Na₂CO₃)
sulfate de sodium (Na₂SO₄)
zéolite 4A
poudre de silicate de sodium
carboxyméthylcellulose (CMC)
percarbonate de sodium
enzymes
azurants optiques
Les composants liquides comprennent généralement :
acide alkylbenzène sulfonique linéaire (LABSA)
solution de silicate de sodium
tensioactifs non ioniques
parfum
eau déminéralisée
L'équipement de stockage est sélectionné en fonction de sa densité apparente et de sa fluidité.
Les poudres dont la densité apparente est supérieure à 0,7 g/cm³ sont généralement stockées dans des silos en acier équipés de tampons de fluidisation ou de vibrateurs.
Les additifs hygroscopiques tels que le percarbonate de sodium sont souvent stockés dans des pièces à humidité contrôlée inférieure à 40 à 50 % d'humidité relative pour éviter la décomposition.
L'équipement de dosage comprend généralement :
alimentateurs à vis
vannes rotatives
perte-dans-les mangeoires de poids
systèmes de trémie à cellules de pesée
pompes doseuses
La précision de l'alimentation pour les constructeurs est généralement contrôlée entre ±0,5 et 1,0 %. Le dosage des enzymes nécessite généralement un contrôle plus strict en raison du faible pourcentage de dosage.
Système de préparation de boue
Le système de préparation de suspension convertit les ingrédients en poudre et liquides en une suspension détergente pompable avant le séchage par pulvérisation.
L'équipement principal comprend :
cuve de mélange de lisier
agitateur
enveloppe chauffante ou serpentin à vapeur
homogénéisateur en ligne
pompe de circulation
La concentration typique de solides en suspension varie de 55 % à 70 % selon la formulation.
La neutralisation LABSA se produit souvent à l'intérieur du réservoir à lisier à l'aide d'hydroxyde de sodium ou de carbonate de sodium.
Une réaction courante :
LABSA + NaOH → alkylbenzène sulfonate de sodium + eau
Les températures de fonctionnement des réservoirs sont généralement maintenues entre 60 degrés et 90 degrés en fonction de la viscosité et de la charge en tensioactif.
La conception de l'agitateur dépend de la viscosité. Des agitateurs à ancre ou des turbines à turbine sont couramment utilisés.
La viscosité est surveillée car la viscosité de la boue affecte directement l'atomisation des buses de pulvérisation.
La viscosité typique d'une suspension détergente peut varier de plusieurs centaines à plusieurs milliers de cP en fonction de la charge en solides.
Système de pompe à lisier haute pression-
Avant d'entrer dans la tour de séchage par pulvérisation, la boue est mise sous pression via des pompes à haute-pression.
Types de pompes courants :
pompe à piston triple
pompe à piston
La pression de fonctionnement varie souvent :
2 MPa
4 MPa
jusqu'à 8 MPa
La sélection de la pression dépend de la taille de la buse et de la taille des gouttelettes cibles.
Le diamètre des gouttelettes affecte directement :
distribution granulométrique
humidité de la poudre
densité de poudre
Les conduites de refoulement de la pompe comprennent généralement :
transmetteurs de pression
amortisseur de pulsations
soupape de sécurité
filtres en ligne
Des filtres en amont de l’atomisation sont nécessaires pour éviter le blocage des buses.
Filtration typique :
80 à 200 mesh selon la conception de la buse.

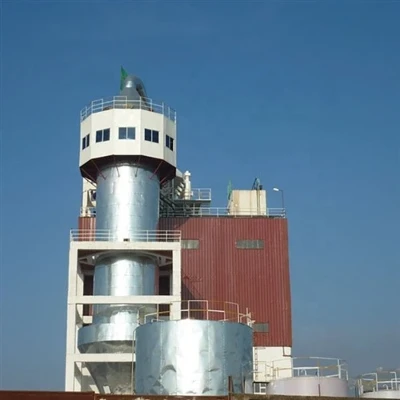

Tour de séchage par pulvérisation
La tour de séchage par pulvérisation est le principal équipement de séchage dans la fabrication de détergents en poudre.
Son objectif est d'atomiser la suspension détergente en fines gouttelettes et d'évaporer l'humidité à l'aide d'air chauffé.
Le système comprend généralement :
chambre de séchage
buses de pulvérisation ou atomiseur rotatif
distributeur d'air chaud
brûleur ou aérotherme à vapeur
conduit d'échappement
La hauteur de la tour de séchage par pulvérisation varie en fonction de la capacité.
Exemples :
Tour de 10 à 15 mètres pour un rendement plus petit
Tour de 20 à 35 mètres pour une plus grande capacité
La température d’entrée d’air chaud varie généralement :
250 degrés
300 degrés
jusqu'à 400 degrés
La température de l’air de sortie est normalement contrôlée entre :
90 degrés et 120 degrés
Cibler l’humidité de la poudre finie :
2 à 8 % selon la qualité du produit.
La formation des particules dépend :
viscosité de la boue
pression d'atomisation
température de l'air d'entrée
temps de séjour dans l'air
La densité apparente de la poudre de détergent-séchée par pulvérisation se situe généralement entre :
300–550 g/L
L'enveloppe de la tour est généralement en acier au carbone avec une isolation interne.
Les zones à haute-température utilisent souvent des pièces de contact en acier inoxydable.
Système de refroidissement de poudre et de traitement de l'air
La poudre quittant la tour retient la chaleur résiduelle.
La température typique de décharge de poudre peut dépasser 70 degrés.
L'équipement de refroidissement peut inclure :
refroidisseur à lit fluidisé
convoyeur de refroidissement à air
lit fluidisé vibrant
La température finale cible de la poudre avant le mélange est généralement inférieure à 40 degrés.
Le refroidissement s'améliore :
fluidité
stabilité au stockage
survie enzymatique
rétention de parfum
Le traitement de l’air comprend :
ventilateur centrifuge
conduits
séparateur cyclonique
filtre à manches
Les cyclones capturent les grosses particules de poudre.
Les filtres à manches capturent la poussière inférieure à la taille coupée par le cyclone.
Les limites de concentration de poussière sont normalement contrôlées sur la base de la réglementation environnementale locale.
Les fines récupérées peuvent être remises au mélange ou en suspension.
Post-Système de mixage
De nombreux ingrédients détergents ne peuvent pas être exposés à la température de la tour de pulvérisation.
Ceux-ci sont ajoutés après séchage.
Documents d'ajout de messages courants :
enzymes
parfum
percarbonate de sodium
taches colorées
agents anti-agglomérants
activateurs de blanchiment
L'équipement comprend :
mélangeur à ruban
mélangeur de charrue
mélangeur à palettes
système de pulvérisation de liquide
Le temps de mélange dépend de la formulation et du type de mélangeur.
Mélange par lots typique :
5 à 15 minutes
Le dosage de parfum liquide nécessite des barres de pulvérisation atomisées.
L'homogénéité est vérifiée par des tests sur échantillons.
Contrôles de production importants :
répartition des enzymes
répartition des taches
consistance de l'humidité
densité apparente
Un mélange incorrect affecte l’apparence du détergent et les performances de lavage.
Système de criblage et de transport
Après le mélange, la poudre détergente passe par un tamis.
L'équipement comprend généralement :
tamis vibrant
tamis rotatif
séparateur de maille
Objectif de dépistage typique :
éliminer les agglomérats surdimensionnés
éliminer les particules étrangères
améliorer la cohérence des particules
La taille des mailles dépend de la granulation de la poudre cible.
Les matériaux surdimensionnés peuvent être broyés et recyclés.
Les systèmes de transport comprennent :
élévateur à godets
convoyeur à vis
convoyeur pneumatique
convoyeur à bande
La vitesse de transport est soigneusement contrôlée car un impact excessif brise les granulés et modifie la densité apparente.
La poudre contenant des enzymes-exige généralement un transport à faible-impact.
Système d'emballage
La poudre détergente finie est emballée selon un format de vente au détail ou industriel.
Tailles d'emballage courantes :
500 g
1 kg
2 kg
5 kg
10 kg
25 kg
Matériel d'emballage :
remplisseur de tarière
ensacheuse à bouche ouverte-
machine de remplissage et de scellage verticale
trémie de pesée
unité de thermoscellage
machine à coudre les sacs
trieuse pondérale
détecteur de métaux
La précision de remplissage cible est souvent :
±0.2–0.5%
Le matériau d'emballage varie :
sacs PE laminés
sacs tissés en polypropylène
boîte en carton avec doublure
Le compactage de la poudre pendant le remplissage est surveillé car les changements de densité affectent l'apparence du sac et son poids net.
Dépoussiérage et traitement de l’air évacué
La production de détergent en poudre crée de fines particules en suspension dans l’air.
Les sources de poussière comprennent :
transfert de poudre
tour d'échappement
chargement du mixeur
poste d'ensachage
Le matériel de collecte comprend :
séparateur cyclonique
filtre à manches à jet pulsé
épurateur humide (si nécessaire)
Les filtres à manches utilisent généralement un média filtrant en polyester ou en PTFE.
La chute de pression à travers les bancs de filtres est surveillée.
Les poussières collectées peuvent être recyclées selon la formulation.
Les fines poussières de détergent affectent également le risque d’explosion.
La mise à la terre et le contrôle de la concentration de poussière sont des exigences techniques standard.
Système d'automatisation (PLC / DCS)
Une ligne de production de détergents en poudre intègre à la fois des opérations continues et par lots, qui nécessitent une coordination centralisée des processus. Le système d'automatisation est généralement basé sur une architecture PLC ou DCS, en fonction de la capacité de l'usine et de la complexité du contrôle.
Le système de contrôle est responsable de la coordination de plusieurs unités de processus, notamment :
précision du dosage et de l'alimentation des matières premières
préparation du lisier et stabilité du mélange
contrôle de la réaction de neutralisation pour le traitement des tensioactifs
fonctionnement de la pompe à haute-pression et régulation de sécurité
contrôle du brûleur de séchage par pulvérisation et stabilité de la combustion
volume d'air de séchage et répartition du débit d'air
régulation de l'humidité de la poudre en sortie grâce à une surveillance par retour d'information
contrôle de la séquence après-mélange des additifs
synchronisation de la ligne de conditionnement et réglage de la vitesse de remplissage
Chacune de ces sections de processus fonctionne selon une logique de contrôle en boucle fermée-pour maintenir des conditions de production stables et réduire les variations de lots.
Instrumentation dans le système
Un système d’automatisation typique d’une usine de détergent en poudre intègre plusieurs types de capteurs industriels et d’appareils de mesure :
systèmes de pesage basés sur des cellules de pesée-pour le dosage de matières premières
détecteurs de température à résistance (RTD) et thermocouples pour la surveillance de la température des processus
transmetteurs de pression pour la protection des pompes à lisier et des systèmes de séchage par pulvérisation
débitmètres électromagnétiques pour le dosage de liquides et la mesure de la circulation des boues
capteurs d'humidité installés dans les zones de séchage et de post-traitement
Analyseurs de pH pour le contrôle de la neutralisation dans la préparation des boues
Ces instruments sont connectés via des réseaux de bus de terrain tels que des systèmes de communication industriels Profibus, Modbus ou Ethernet-en fonction de la conception du système.
Fonctions de contrôle de processus
Le système d'automatisation maintient des conditions de fonctionnement stables dans toutes les sections clés du processus :
la température de préparation de la bouillie est maintenue dans une plage industrielle contrôlée, adaptée à la neutralisation des tensioactifs et à la stabilisation de la viscosité
La température de sortie du séchage par pulvérisation est ajustée en continu pour maintenir une teneur en humidité constante dans la poudre finale
l'équilibre du débit d'air et des gaz d'échappement est régulé pour stabiliser l'efficacité du séchage et le comportement de formation de particules
Ces fonctions de contrôle sont exécutées via des boucles basées sur PID-intégrées aux contrôleurs PLC ou DCS.
Surveillance des données et journalisation de la production
Le système enregistre en permanence les données de processus pour prendre en charge la traçabilité de la production et le contrôle qualité. Les paramètres enregistrés incluent généralement :
enregistrements de formulation de lots et consommation de matières premières
temps de préparation du coulis et conditions de mélange
conditions de fonctionnement de la tour de séchage (température, débit d'air, pression)
indicateurs finaux d'humidité et de densité de la poudre
volume de sortie d'emballage et précision de remplissage
Ces données sont stockées dans un système d'historique centralisé et peuvent être utilisées pour l'analyse de la production, le dépannage et l'optimisation des processus.
Système de verrouillage de sécurité
Le système d'automatisation comprend également des fonctions de verrouillage matériel et logiciel pour protéger l'équipement et garantir un fonctionnement sûr. La logique de protection typique comprend :
arrêt automatique du brûleur de séchage par pulvérisation en cas d'augmentation anormale de la température ou de défaillance de la flamme
arrêt de la pompe en cas de surpression dans les conduites d'alimentation en lisier
réponse d'alarme et d'isolement lorsque la pression différentielle du filtre à manches dépasse les limites de conception
protection du moteur contre les surcharges, les pertes de phase ou les conditions de vibration anormales
Ces verrouillages sont mis en œuvre à la fois au niveau de l'automate et au niveau des relais de sécurité indépendants en fonction des exigences de sécurité de l'usine.
